網絡跳線的概念、分類和製作方法
2023-05-27

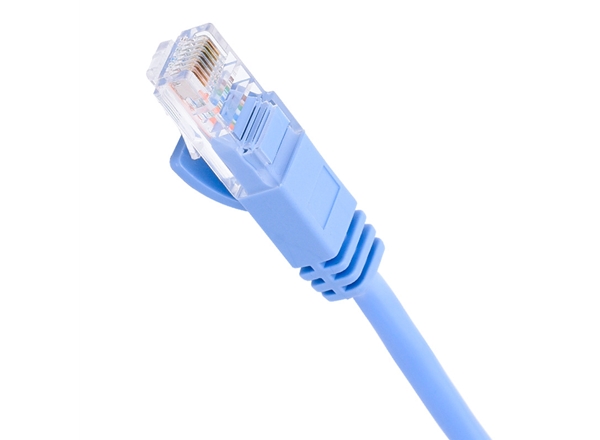

網絡跳線是指用於連接不同網絡設備或同一網絡設備的不同端口的雙絞線。網絡跳線的一般組成部分有雙絞線、水晶頭和保護套。網絡跳線的製作方法主要有兩種：平行線製作和交叉網線製作。平行線製作是指兩端的線序相同，一般用於連接不同性質的接口，如PC到交換機或路由器；交叉網線製作是指兩端的線序不同，一般用於連接相同性質的接口，如交換機到交換機或PC到PC。下麵介紹一下網絡跳線的製作步驟和注意事項。
準備工具和材料。需要準備的工具有剝線器、壓線鉗、測試儀等，需要準備的材料有雙絞線、水晶頭、保護套等。
剝去雙絞線外皮。用剝線器將雙絞線剝去外皮約2cm，注意不要損傷內部的八根芯線，並將四對芯線分開排列。
按照標準排列芯線。根據需要製作的網線類型，按照568A或568B標準排列芯線。568A標準的順序是白綠/綠/白橙/藍/白藍/橙/白棕/棕，568B標準的順序是白橙/橙/白綠/藍/白藍/綠/白棕/棕。如果製作平行線，兩端都按照同一標準排列；如果製作交叉網線，一端按照568A標準排列，另一端按照568B標準排列。
壓接水晶頭。將排好序的八根芯線並攏並剪齊，留下約14mm的長度。將並攏的芯線插入水晶頭中，注意白橙或白綠芯線要對著水晶頭的第1引腳。將水晶頭放入壓接槽中，用力將壓線鉗夾緊，使水晶頭內部的金屬引腳與芯線接觸。重複上述步驟壓接另一端的水晶頭。
測試網線是否正常。將做好的網線兩端分別插入測試儀中，觀察指示燈是否依次閃爍。如果指示燈正常閃爍，說明網線製作成功；如果指示燈不亮或亂閃，說明網線製作失敗，需要檢查水晶頭是否壓接牢固，芯線是否按照正確的順序排列。
準備工具和材料。需要準備的工具有剝線器、壓線鉗、測試儀等，需要準備的材料有雙絞線、水晶頭、保護套等。
剝去雙絞線外皮。用剝線器將雙絞線剝去外皮約2cm，注意不要損傷內部的八根芯線，並將四對芯線分開排列。
按照標準排列芯線。根據需要製作的網線類型，按照568A或568B標準排列芯線。568A標準的順序是白綠/綠/白橙/藍/白藍/橙/白棕/棕，568B標準的順序是白橙/橙/白綠/藍/白藍/綠/白棕/棕。如果製作平行線，兩端都按照同一標準排列；如果製作交叉網線，一端按照568A標準排列，另一端按照568B標準排列。
壓接水晶頭。將排好序的八根芯線並攏並剪齊，留下約14mm的長度。將並攏的芯線插入水晶頭中，注意白橙或白綠芯線要對著水晶頭的第1引腳。將水晶頭放入壓接槽中，用力將壓線鉗夾緊，使水晶頭內部的金屬引腳與芯線接觸。重複上述步驟壓接另一端的水晶頭。
測試網線是否正常。將做好的網線兩端分別插入測試儀中，觀察指示燈是否依次閃爍。如果指示燈正常閃爍，說明網線製作成功；如果指示燈不亮或亂閃，說明網線製作失敗，需要檢查水晶頭是否壓接牢固，芯線是否按照正確的順序排列。
